根據《金屬與石材幕墻工程技術規范》JGJ 133-2001規定：?jiǎn)螌愉X單板在制作構件時，應四周折邊。鋁單板的折邊不僅起到連接作用，還在鋁單板的周圈形成一道加強筋，對面板起到加強作用防止變形。下面寧夏創力佳工貿小編就設計鋁單板折邊時應考慮到的一些因素做簡要分析。
1、 折邊的長度

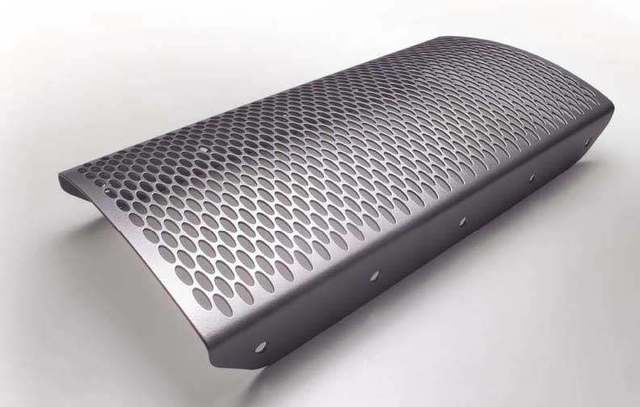

氟碳沖孔鋁單板
常用鋁單板折彎?rùn)C(jī)的尺寸為6m，這決定了該設備折彎長度不大于6m。若特殊情況下需制造大于6m的工件，可以考慮刨槽處理，即在鋁板上開槽然后使用手工折彎。鋁單板在大板幅的情況下容易變形，且刨槽后鋁單板強度下降，使用刨槽方式折邊時需嚴格計算。
2、折邊的大小

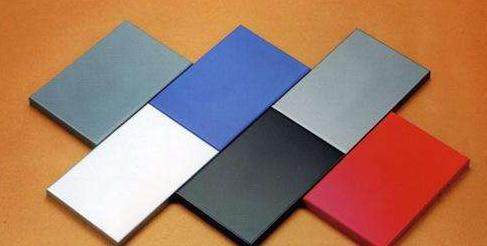

氟碳漆鋁單板
折邊的最小值需考慮折彎?rùn)C(jī)夾具的尺寸，折邊過小則夾具無法夾住鋁單板完成折彎。常用設備在轉彎時規定折邊最小值為9.5mm加板厚尺寸。既3mm鋁板的最小折邊尺寸為9.5+3=12.5mm。
折邊的最大尺寸應參照與鋁板供應廠家簽訂的供貨合同文件。一般來說鋁單板的折邊尺寸在某區域內屬于供貨廠家免費制作的范圍，不計入費用。大于此數值則被視為面板而非折邊。常見折邊免費取值為23mm或25mm。
3、刨槽折邊
在正常折彎?rùn)C(jī)上無法實現折彎的情況下(如超長或刀具空間不足)，有時需考慮刨槽折邊。刨槽折邊就是在折彎處去除一部分鋁單板材料，然后由人工進行折彎。此方式可彌補一部分折彎設備的不足，但也存在很多缺陷。由于人工折彎時施力不均勻，可能出現折角不齊的現象;去除一部分板材，折彎處強度明顯下降，使用時需重新計算;折彎后的外圓角與非刨槽折彎的尺寸有明顯差別。以3mm鋁單板為例：正常折彎外圓角R≈4.5mm，刨槽折彎的外圓角R≈1mm。

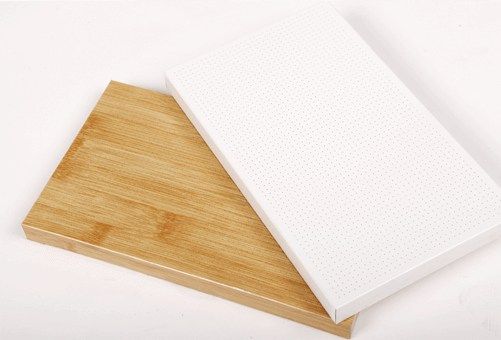

木紋鋁單板
4、折邊圓角
鋁單板在折彎時內側受壓，外側受拉，兩側都會產生圓角且半徑不等，設計中通常認為鋁單板折彎后材質均勻、強度不變，板中線的圓角半徑等于板厚。以3mm厚鋁單板折彎90°為例，中線圓角R中=3,外側陽角R外=3+3/2=4.5,內側陰角r=3-3/2=1.5。此數據僅作參考用，實際尺寸因設備、工藝、工人技術等因素會有所變化。

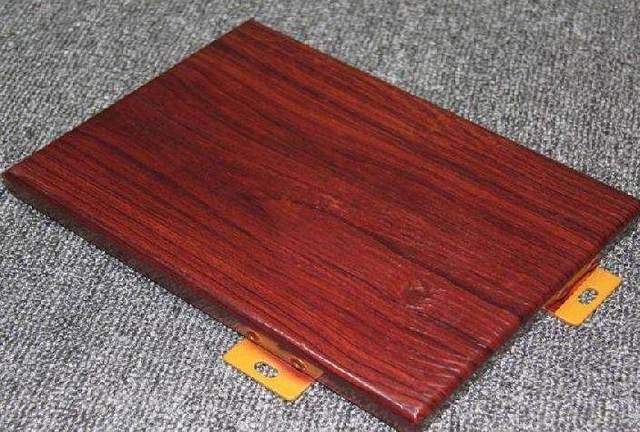

木紋沖孔鋁單板
還有就是關于鋁單板的焊接，大多數鋁單板采用了焊接工藝，如折邊交接的部位、折邊后有缺口需補鋁板的部位、加強筋植釘與鋁板之間的焊接等。焊接工藝一般由鋁單板加工廠負責深化。需要幕墻設計人員注意的是，如果在鋁單板設計時遇到必須焊接的情況，需考慮焊縫的位置安排。
氟碳鋁單板
焊接時受高溫影響鋁單板會產生變形，雖然焊接完成后要對焊縫處進行磨平及補膩?zhàn)犹幚恚珖娡亢蟮男Ч廊挥休^大區別。所以應盡量避免將焊縫暴露于明顯位置。
|
